Practical Engineering объяснила, что скрыто под улицами Нью-Йорка

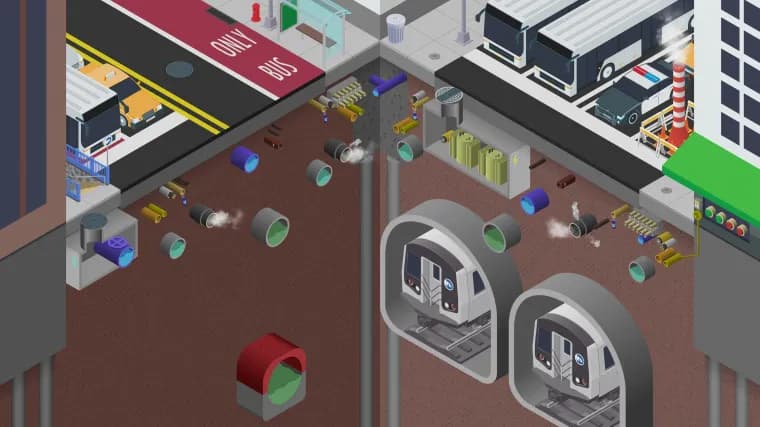

Practical Engineering опубликовала расшифровку видеоэкскурсии по подземной инфраструктуре Нью-Йорка. Автор предлагает представить обычный перекрёсток Манхэттена без асфальта и грунта: под улицами проходят сети, от которых зависит работа густонаселённого города. Коммуникации обычно не прокладывают под самими зданиями, чтобы к ним можно было добраться для ремонта; кроме того, у зданий есть собственные подземные фундаменты, сваи, опоры или буронабивные стволы.

Водопроводные магистрали проложены почти под каждой улицей. Подземная прокладка даёт трубам непрерывную опору, защищает воду от замерзания ниже глубины промерзания и снижает риск внешних повреждений. Высокое давление не только доставляет воду потребителям, но и не даёт загрязнителям проникать в повреждённую трубу. Водопровод устроен с резервными путями, чтобы отключение одной линии не прекращало подачу и чтобы вода не застаивалась в тупиковых ветках. Вода в Нью-Йорк в основном поступает самотёком из расположенных выше по высоте северных районов штата; город защищает водосборные бассейны и проверяет качество воды более чем на 900 уличных станциях отбора проб.

Около 85% электрических линий в Нью-Йорке находятся под землёй. Для передачи электричества на очень высоком напряжении это особенно трудно из-за требований к изоляции, отводу тепла и ёмкости кабелей; городская распределительная сеть находится между этим случаем и сравнительно простой подземной прокладкой вводов в здания. В отличие от радиальной схемы, распространённой в других городах, Нью-Йорк использует примерно 70 вторичных сетей в пяти боро. Каждую питают от 8 до 28 фидеров от районной подстанции; сетевые трансформаторы в бетонных подземных камерах должны работать даже при полном затоплении. На уровне потребителей это настоящая сеть с несколькими маршрутами для энергии. В квартирах и домах сохраняется напряжение 120 В между фазой и нейтралью, но между двумя полученными фазами, 208 В, а не обычные для США 240 В. ConEdison поддерживает отдельные подземные сети фидеров на 13, 27 кВ и низковольтного снабжения; резервирование повышает надёжность, но связано с высокими тарифами на электричество.

Отдельная особенность города, крупнейшая в мире сеть централизованного парового отопления. Её трубы в основном находятся на Манхэттене и обслуживают около 1 500 клиентов. Пар применяют для отопления и горячей воды, стерилизации в больницах, мытья посуды в ресторанах, химчистки и кондиционирования через паровые компрессоры. Трубам нужны компенсаторы температурного расширения: при отключении температура линии меняется примерно на 170 °C. Из них также удаляют конденсат пароотводчиками; при утечке или контакте грунтовой воды с горячей трубой пар может выходить через люк, и ConEd отводит его оранжевыми дымовыми трубами. Паровые линии изолируют и обычно кладут глубже остальных коммуникаций.

Внизу проходят и газопроводы: часть низкого давления подключается к зданиям напрямую через счётчик, более новые линии высокого давления требуют регулятора у здания. Город ограничил использование природного газа в новом строительстве. В материале также отмечено, что из-за дороговизны и сложности вывода сетей из эксплуатации старые коммуникации нередко просто оставляют под землёй.

Ключевые факты

• Водопровод Нью-Йорка имеет резервные пути подачи, а качество воды на конце распределительной сети проверяют более чем на 900 станциях.
• Около 85% электрических линий города проложено под землёй; ConEdison обслуживает отдельные сети фидеров на 13, 27 кВ и низковольтного снабжения.
• В пяти боро работают примерно 70 вторичных электрических сетей, каждая получает питание от 8, 28 фидеров; подземные трансформаторы рассчитаны на затопление.
• Сеть централизованного пара в основном охватывает Манхэттен, обслуживает около 1 500 клиентов и считается крупнейшей в мире.
• Подземные сети требуют постоянного доступа для ремонта, поэтому их обычно ведут под улицами, а не под зданиями.

Почему это важно

Разбор показывает, почему плотный мегаполис зависит от невидимых под улицами водопроводных, электрических, паровых и газовых сетей. Резервирование и подземная прокладка делают электроснабжение надёжнее, но усложняют и удорожают систему.

Кому это важно

Материал будет полезен тем, кто интересуется городской инженерией, коммунальными сетями и устройством Нью-Йорка. Он также даёт контекст жителям: откуда берутся 120 В в розетке, пар из люков и ограничения на новые газовые подключения.

Как это применить

Это не инструкция и не новый продукт, а наглядное объяснение инженерных компромиссов: коммуникациям нужны доступ для ремонта, резервные маршруты, защита от воды и температурных деформаций. Эти принципы помогают понимать, почему городские работы и модернизация сетей сложны.

Можно ли доверять

Это образовательный материал Practical Engineering в форме расшифровки видео. Его конкретные утверждения в пересказе ограничены описанием из текста: более 900 станций отбора проб, около 85% подземных электрических линий, примерно 70 вторичных сетей, 8, 28 фидеров и около 1 500 клиентов паровой сети.

Риски и подводные камни

Подземное размещение не отменяет аварий: вода опасна для кабелей, паровые трубы расширяются при изменении температуры и могут образовывать пар у люков, а газовые линии требуют регуляторов и мер безопасности. Вывод из эксплуатации старых сетей дорог и сложен, поэтому их могут оставлять на месте.

««Массивная корневая система» города.»

— Practical Engineering, о подземной инфраструктуре Нью-Йорка
