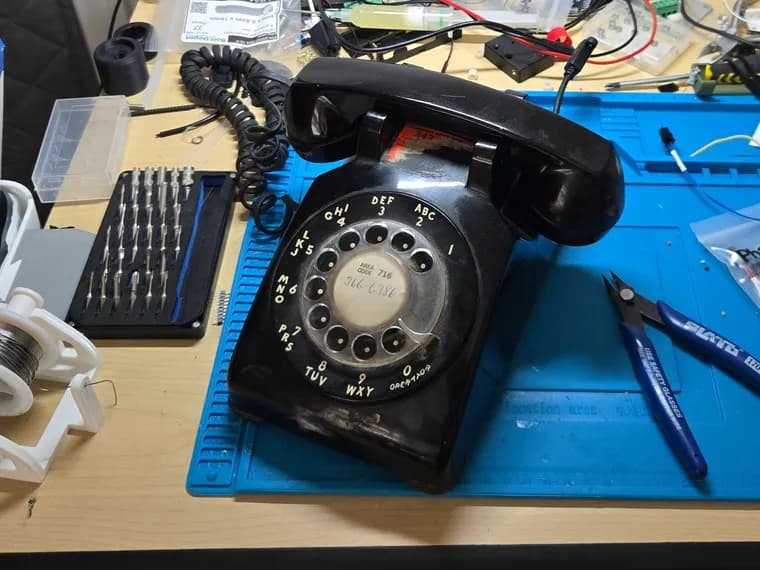

RotaryCell превратил дисковый телефон в LTE-трубку на ESP32-S3
На GitHub опубликован проект RotaryCell, инженерный архив, который превращает обычный дисковый телефон в автономный аккумуляторный сотовый аппарат, работающий через LTE, не внося необратимых изменений в оригинальный корпус. Сохраняются оригинальная трубка, дисковый номеронабиратель, рычаг переключения, механический звонок, разъёмы и штатная электрическая схема телефона Model 500; вся добавленная электроника монтируется обратимо и не требует сверления или обрезки деталей.
В основе устройства, плата LilyGO T-A7670G-S3 с контроллером ESP32-S3 и сотовым модемом A7670, а также интерфейс абонентской линии Silvertel AG1171, который управляет линией телефона, определяет снятие трубки и приводит в действие механический звонок. Отдельная плата Audio and Reset A4 отвечает за настройку уровней передачи и приёма звука и содержит аппаратную схему перезагрузки питания, на случай, если программного сброса модема недостаточно. Питание обеспечивает один защищённый аккумулятор формата 21700, подключённый через переходник вместо штатного держателя 18650; разъём RJ11 телефонной линии используется только для подачи регулированных 5 В на зарядный вход платы LilyGO, а не как интерфейс телефонной сети.
Работающий прототип собран вручную по проводам, в документации проекта это описано как «инженерный архив, находящийся в разработке, а не готовый набор для сборки». Первые печатные платы уже заказаны на JLCPCB: плата Audio and Reset A4, 27 августа 2026 года, плата AG1171 Carrier Through-Hole, 28 августа 2026 года, но обе ещё не собраны и не проверены как готовые изделия. Текущая прошивка, версия v0.10.4. Прототип поддерживает импульсный набор номера, определение снятия трубки, входящие и исходящие звонки, физический звонок через AG1171, стандартные североамериканские тональные сигналы (гудок набора, сигнал «занято», предупреждение о трубке не на месте), двустороннюю аудиосвязь с регулировкой уровня, мониторинг заряда батареи, диагностику по USB, временную панель обслуживания по Wi-Fi, терминал AT-команд в браузере и постоянный журнал событий, а также синхронизацию времени по сотовой сети и обновление прошивки по воздуху. Набор сервисного кода 0000 включает служебный Wi-Fi, код 9999 запускает диагностику модема и попытку программного восстановления, но, по данным репозитория, этот код не устранил зафиксированное в файле STATUS.md зависание модема в реальных условиях эксплуатации.
Индивидуальный автор проекта в тексте репозитория не назван. Код и оригинальная документация распространяются по лицензии MIT; сторонние даташиты, товарные знаки и историческая конструкция телефона остаются собственностью правообладателей. Авторы отдельно предупреждают: прототипную проводку и переделанный разъём зарядки нельзя подключать к настоящей телефонной сети или к линиям под напряжением, а литий-ионные элементы требуют защиты, корректной зарядки, предохранителей, изоляции и механической фиксации.
Ключевые факты
- RotaryCell, открытый инженерный проект на GitHub, превращающий дисковый телефон в автономный сотовый аппарат на LTE без необратимых изменений оригинала.
- В основе, плата LilyGO T-A7670G-S3 (ESP32-S3 и модем A7670) и интерфейс абонентской линии Silvertel AG1171.
- Ручная прошивка v0.10.4 работает; две новые печатные платы (Audio and Reset A4 заказана 27 августа 2026, AG1171 Carrier Through-Hole, 28 августа 2026) ещё не собраны и не проверены.
- Питание, один защищённый аккумулятор формата 21700 вместо штатного 18650; разъём RJ11 используется только для зарядки на 5 В, а не для связи.
- Сервисный код 9999 для диагностики модема не устранил зафиксированное зависание модема в реальных условиях.
Почему это важно
Проект показывает, как современная встраиваемая электроника, ESP32-S3, компактный сотовый модем, малогабаритные платы, может вернуть практическую функцию старому механическому устройству, полностью сохранив его оригинальный вид и механику и не внося необратимых переделок. Это пример культуры DIY- и ретро-инженерии, где ценность не в коммерческом продукте, а в честно задокументированном и воспроизводимом инженерном решении.
Кому это важно
Мастерам-электронщикам, коллекционерам старой телефонии и любителям ретро-техники, которые хотят вернуть дисковым телефонам практическую функцию связи; авторам похожих встраиваемых проектов на ESP32-S3 и сотовых модемах, которым пригодится готовая и проверенная на прототипе схема.
Как это применить
Репозиторий даёт полную point-to-point схему подключения и печатный PDF-референс для ручной сборки проверенного прототипа навесного монтажа на базе платы LilyGO T-A7670G-S3, интерфейса AG1171 и платы Audio and Reset A4. Для тех, кто ждёт готовых печатных плат, есть файл STATUS.md, спецификация компонентов (BOM), инструкция по сборке и файл BUILDING.md, но сами новые платы (Audio and Reset A4 и AG1171 Carrier Through-Hole) на данный момент только заказаны на JLCPCB и не проверены в собранном виде.
Можно ли доверять
Это первоисточник, официальный репозиторий проекта на GitHub с прямым и честным описанием статуса разработки, включая явное разделение на «протестировано на прототипе» и «ожидает сборки и проверки» (файл STATUS.md). Степень доверия высокая для той стадии проекта, которая заявлена самими авторами; индивидуальный автор проекта в тексте репозитория, однако, не назван.
Риски и подводные камни
Авторы прямо предупреждают: прототипную проводку и переделанный разъём зарядки нельзя подключать к настоящей телефонной сети или к линиям под напряжением, а литий-ионные элементы формата 21700 требуют защиты, корректной зарядки, предохранителей, изоляции и механической фиксации. Сервисный код для восстановления модема (9999) не решил зафиксированную проблему его зависания в полевых условиях, а обе новые печатные платы ещё не проверены в собранном виде, сам проект прямо назван «инженерным архивом», а не готовым набором для сборки.
«Это инженерный архив, находящийся в разработке, а не готовый набор для сборки.»
— из документации проекта RotaryCell на GitHub
