LTT Labs показала на КТ-снимках устройство Intel Core i9-14900KS

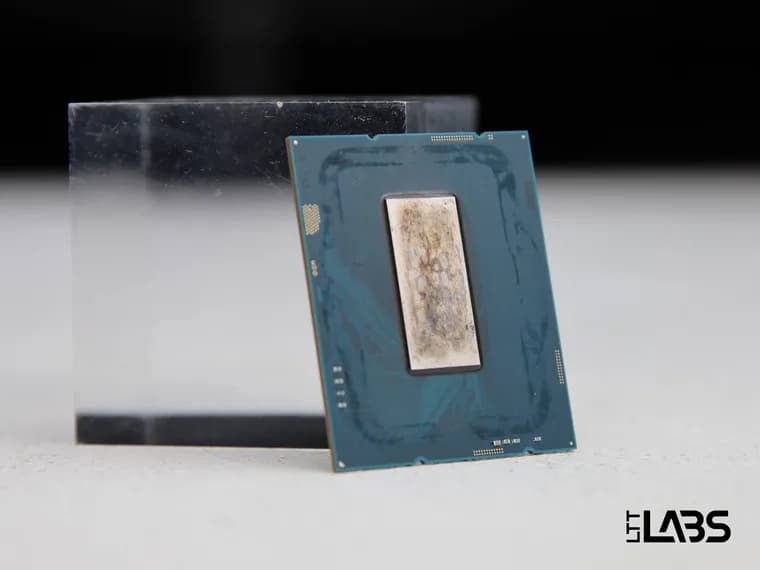

LTT Labs, лаборатория тестирования, связанная с Linus Tech Tips, делиддировала процессор Intel Core i9-14900KS для другого проекта и заодно отсканировала его на компьютерном томографе Lumafield Neptune. Это продолжение серии: двумя годами ранее та же лаборатория точно так же просветила Intel Core i9-13900K.
Настройки скана: использован томограф Neptune на 120 кВ, сама съёмка длилась 720 минут (12 часов), а для ужесточения рентгеновского луча применили медный фильтр толщиной 2,5 мм. Исходные данные скана выложены в открытом виде в вьюере Lumafield Voyager.
На обратной стороне платы процессора видна россыпь конденсаторов, которые питают кремниевую схему и сглаживают скачки энергопотребления. По наблюдению авторов, регуляторы напряжения (VRM) на материнской плате физически удалены от транзисторов и потому ограничены в скорости реакции; конденсаторы же на плате и прямо внутри кристалла успевают отдать энергию под резкие и высокочастотные скачки нагрузки.
Послойные срезы позволили различить три слоя печатной платы процессора и внутренние переходные отверстия (via). Авторы также сумели частично разглядеть структуру самого кремния: скан даёт шум от плотно расположенных конденсаторов под кристаллом, но, по их словам, узор этого шума визуально отличается от узора кремниевых структур. Сопоставив снимок с реальной топологией кристалла, в LTT Labs смогли указать расположение производительных (P) и энергоэффективных (E) ядер: по центру чипа проходит горизонтальная полоса с кэшем и шиной, а по бокам от неё расположены встроенная графика, медиадвижки и вспомогательные схемы.
В материале не названы ни точная дата съёмки, ни конкретный автор, текст ведётся от первого лица множественного числа («мы»). Не раскрыт и «другой проект», ради которого процессор изначально разбирали. Данных о производительности, температурах или замерах в материале нет: это чисто визуальный разбор физической структуры чипа, изготовленного по техпроцессу Intel 7 (размер кристалла и число транзисторов не приводятся).
Ключевые факты
- LTT Labs сделала КТ-скан делиддированного Intel Core i9-14900KS на томографе Lumafield Neptune, продолжение серии после скана i9-13900K двумя годами ранее
- Параметры съёмки: томограф на 120 кВ, длительность скана 720 минут (12 часов), медный фильтр 2,5 мм для ужесточения рентгеновского луча
- На снимках различили три слоя печатной платы процессора и внутренние переходные отверстия (via), а также частично, структуру кремния
- Конденсаторы на обратной стороне платы и внутри кристалла сглаживают резкие скачки энергопотребления быстрее, чем удалённые от транзисторов VRM на материнской плате
- Сравнение скана с топологией кристалла позволило различить P- и E-ядра, центральную полосу с кэшем и шиной и боковые блоки со встроенной графикой и медиадвижками
Почему это важно
КТ-томография даёт возможность заглянуть внутрь современного процессора, не разрушая его физически распилом. Под крышкой (хитспредером) массового десктопного чипа скрыта многослойная плата, конденсаторы и сам кристалл, обычно всё это видно только на рекламных рендерах производителя или после разрушающего препарирования. Здесь же снимок показывает реальную физическую структуру: как устроена подача питания к транзисторам и как выглядит топология кристалла вживую.
Кому это важно
Материал адресован энтузиастам сборки и разгона ПК, тем, кто занимается делиддингом процессоров самостоятельно, и всем, кому интересна инженерная начинка современных чипов Intel. Полезен он и как демонстрация возможностей самого метода, компьютерной томографии электроники на сканере Lumafield Neptune.
Как это применить
Практической пользы в духе инструкции здесь нет, это разбор одного конкретного экземпляра чипа, а не тестовая методика. Тем не менее снимки дают наглядное понимание того, зачем на плате процессора стоят конденсаторы (сглаживание скачков питания) и как физически расположены P- и E-ядра, кэш и графическое ядро, это может быть полезно тем, кто разбирается в архитектуре процессора или сам решается на делидинг.
Можно ли доверять
Источник, сама лаборатория LTT Labs, которая провела съёмку и опубликовала как готовый материал, так и исходные данные скана в открытом вьюере Lumafield Voyager, то есть результат можно перепроверить напрямую по первичным данным. При этом текст обезличен (авторы пишут «мы», конкретного человека или его должность источник не называет), точная дата съёмки не указана, а трактовка снимка, где на нём кремний, а где шум от конденсаторов, это интерпретация самих авторов, а не независимо подтверждённый факт.
Риски и подводные камни
Это разбор одного конкретного экземпляра процессора, а не систематическое тестирование серии чипов, поэтому выводы не стоит без оговорок переносить на все экземпляры i9-14900KS. Идентификация структур кремния на срезах, субъективная интерпретация авторов через шум от расположенных под кристаллом конденсаторов, а не точное измерение. Данных о производительности, температурах или влиянии делиддинга на работу чипа материал не даёт, только фотографии внутреннего устройства.
