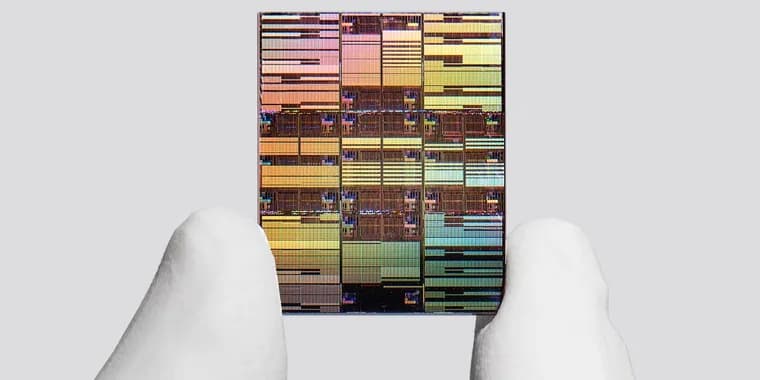

IBM представила технологию микросхем, которая может продлить закон Мура на декаду

IBM объявила о прорывной технологии микросхем, нанистеке (nanostack), решающем извечную проблему миниатюризации. За 50 лет производители следовали закону Мура, уменьшая размеры транзисторов. Но размеры упали ниже десятков нанометров, где квантовые эффекты начинают помешать функционированию. IBM вместо дальнейшего сжатия пошла вертикально: создала чип, где два слоя транзисторов расположены стопкой на кремниевой подложке. Каждый слой содержит 50 млрд транзисторов (итого 100 млрд на площади ногтя). Ключевая особенность: транзисторы верхнего слоя смещены относительно нижних, что упрощает электрические соединения. По сравнению с предыдущей архитектурой (2021), результат: +50% вычислительной мощности за то же время, −70% энергопотребления. Изобретатели, IBM Research, в сотрудничестве с производителями (Intel, Samsung, TSMC, Imec). Инженеры из U.Illinois Urbana-Champaign отмечают, что метод позволяет точнее выровнять слои, критично при микронных размерах. Есть практические препятствия: ошибки производства на двух слоях удвоят брак; «тепловой бюджет» требует держать процессы ниже 400°C, IBM решила, но методы засекречены. Прогноз: через декаду нанистеки станут нормой в ЦОД; возможны многослойные версии, хоть и сложнее технологически.

Ключевые факты

  • 100 млрд транзисторов на чипе размером с ноготь, удвоение плотности VS 2021 года
  • Вертикальное наслоение (CFET) вместо дальнейшего сжатия, транзисторы расположены в два слоя с смещением
  • Производительность +50%, энергопотребление −70% относительно предыдущего поколения
  • Тепловой барьер: производство нижнего слоя при <400°C; конкуренты (Intel, Samsung, TSMC) тоже ищут аналогичные решения
  • Ожидаемое развертывание в ЦОД и на процессорах (GPU/CPU) в течение десяти лет

Почему это важно

Закон Мура, основание полувека прогресса вычислений, упирается в физику. Транзисторы уже так малы, что квантовые эффекты мешают работе. IBM нашла обход: не уменьшать, а укладывать слойками. Это дает еще 10, 15 лет роста производительности и снижения энергопотребления, ключевые метрики для ЦОД, ИИ и мобильных устройств.

Кому это важно

Производителям микросхем (Intel, Samsung, TSMC, IBM), вопрос выживания на рынке. Операторам ЦОД, электроэнергия и охлаждение, главные затраты. Разработчикам ИИ, больше FLOPS на Ватт = доступнее обучение и вывод. Потребителям, долгосрочная гарантия падения цен и роста производительности гаджетов.

Как это применить

Технология, архитектура общего назначения, не продукт. IBM лицензирует методологию производителям, те интегрируют в свои заводы. Дизайнеры чипов (ARM, Qualcomm, AMD) адаптируют архитектуру под GPU, CPU, SoC. Первый массовый выход, в ЦОД (облачные процессоры) за несколько лет, затем смартфоны и персоналки.

Можно ли доверять

Источник, MIT Technology Review, прямое интервью с директором IBM Research Джеем Гамбеттой и вице-президентом Хуимингом Бу. IBM показала физический прототип. Эксперт Дэн Хатчесон (TechInsights) подтверждает: 'трансформационно, на 10, 15 лет вперед'. Критический взгляд профессора Цин Као (U.Illinois): IBM на полноценном производстве, конкуренты еще в лабораториях; метод вертикального наслоения известен, новизна, в практическом воплощении на CFET с точной выравниваниемем слоев.

Риски и подводные камни

Масштабирование: каждый новый слой умножает брак (отказ верхнего или нижнего = весь чип брак). Тепловой бюджет: нельзя переступить 400°C без разрушения нижнего слоя, потребует новых материалов и оборудования. Многослойные версии (>2) еще сложнее. IBM секретит методы, конкуренты могут отстать на 2, 3 поколения. Рыночное время: даже если 10 лет хватит физически, рыночное внедрение займет дольше (переквалификация производства, согласование с дизайнерами чипов).

«Это не просто инкрементальный шаг. Это значительный скачок вперед.»

— Джей Гамбетта, директор IBM Research
